EZ-Smart 2.5D手動影像量測儀系列-手動型
EZ-SMART Video Measuring System( Manual type)

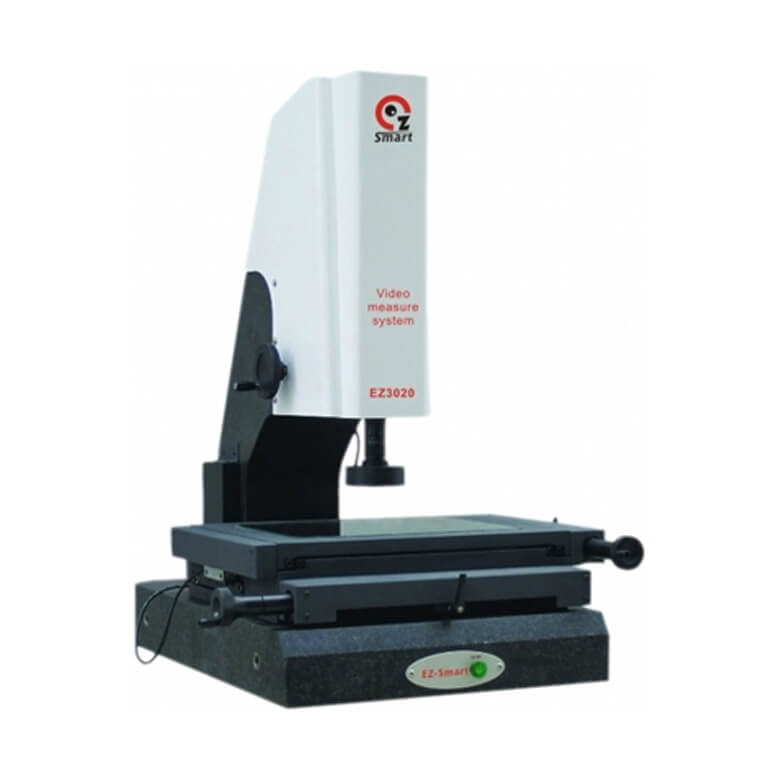

EZ-SMART 2.5D手動精密影像量測儀主要結合高解析CCD，連續變倍鏡頭，三軸高精密線性工作台，高精密光學尺，多功能量測與統計分析軟體，能精確測量各種工件的輪廓、尺寸、角度與位置，特別是精密零組件的微觀檢測與品質控制分析，可應用於產品開發及逆向工程等領域。
- 晶圓半導體金屬工業與電子元件如PCB、BGA等。
- 精密模具、機械零件、沖壓五金、切割刀具量測。
- 光學通訊零組件。
- LED、LCD檢驗。
- 塑橡膠組件如相機組件、連接器等。
- 軍工、航太航空、高等院校、科研機構等。
- 高精密花崗岩底座和立柱，提供卓越的穩定性和結構剛性。
- 一體成形的鋁鑄雙層工作檯，經過陽極硬化處理，耐腐蝕，精度高。
- 採用精密無牙光桿傳動，高速無間隙，減少機械位移誤差，定位準確。
- 高分辨率1/3”彩色CCD和高解析度連續變焦鏡頭，保證清晰精準的圖像。
- 先進的圖像處理系統及自動尋邊功能，增強圖像的對比，大幅提高重覆精度，可追蹤比較。
- 即時影像測量導航系統，提高量測效率。
- 連續可調的八區段LED冷環光(表面光源/輪廓光源)，充分滿足不同的光線需求。
- 採用高精密光學尺，解析度0.001mm。
- 支援多種格式輸出報告：WORD, EXCEL, TXT, PDF, BMP, DXF, CAD。
- 提供SPC統計報告和品質控制分析。支援多種格式的數據輸入和輸出如DXF、DWG、IGES、TEP、SAT。
- 搭配超強功能RationalVue 2.5D影像量測軟體，介面易學易操作。
- 所有的EZ-SMART影像量測儀系列可搭配Renishaw MCP接觸式測頭做3D量測，將接觸及非接觸之需求完全展現。
| 儀器型號 | 單位 | EZ3020-2D/3D | EZ4030-2D/3D | EZ5040-2D/3D |
|---|---|---|---|---|
| 測量範圍 | ||||
| X | mm | 300 | 400 | 500 |
| Y | mm | 200 | 300 | 400 |
| Z | KG | 160 | 160 | 160 |
| 工作台 | ||||
| 工作台面 | mm | 456*356 | 610*480 | 710*610 |
| 玻璃台面 | mm | 360*260 | 460*360 | 550*430 |
| 最大完全承重 | KG | 20 | 20 | 20 |
| 影像及量測系統 | ||||
| CCD | 1/3”彩色高分辯率工業攝像機 | 1/3”彩色高分辯率工業攝像機 | 1/3”彩色高分辯率工業攝像機 | |
| 變焦物鏡 | 0.7~4.5X連續變倍 | 0.7~4.5X連續變倍 | 0.7~4.5X連續變倍 | |
| 視頻放大倍率 | 25-225X | 25-225X | 25-225X | |
| 物方視場 | mm | 10.6-1.6 | 10.6-1.6 | 10.6-1.6 |
| 工作距離 | mm | 90 | 90 | 90 |
| 光學尺分辯率 | mm | 0.001 | 0.001 | 0.001 |
| 線性精度 | µm | 3+L/200 | 3+L/200 | 3+L/200 |
| (L 為被測長度,單位: mm) | (L 為被測長度,單位: mm) | (L 為被測長度,單位: mm) | ||
| 外觀尺寸L*W*H | mm | 750*640*900 | 980*720*1000 | 1200*850*1000 |
| 儀器重量 | KG | 220 | 380 | 500 |
| 照明 | 可程式控制可調LED表面光和底光 | 可程式控制可調LED表面光和底光 | 可程式控制可調LED表面光和底光 | |
| 適用電源 | 220V±10%(AC)50Hz | 220V±10%(AC)50Hz | 220V±10%(AC)50Hz | |
| or 110±10%(AC)50Hz | or 110±10%(AC)50Hz | or 110±10%(AC)50Hz | ||
- 以不改變機台精度與功能為原則，本公司保有更改外型及局部設計之權利。
