Navigator系列 – 超大型工件高精度三次元測量儀

Navigator

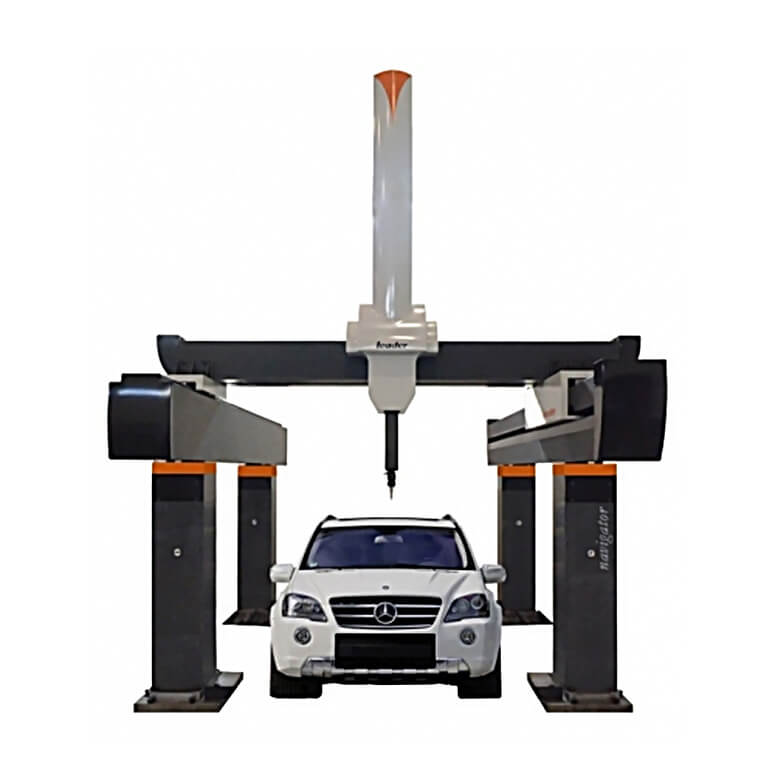

Navigator系列龍門式三次元量測儀滿足了航空航太、船舶、能源機組、汽車等行業的超大工件高效率測量要求，既能減少上料時間，並且工作人員可以近距離操作，具備了完整的高精度、高強度、高剛性與高穩定性特點。

Navigator系列龍門式三次元量測儀採用當今測量領域的最高技術和大功率傳動系統，可搭配雙光柵、雙驅動系統及多軸連動掃描技術，實現大型複雜高精度零部件的精確測量。

可配置RENISHAW公司全系列觸發式及接觸式掃描測頭，也可配置LS系列雷射掃描測頭、高精度雷射點掃描測頭，實現複雜曲面高速掃描（逆向工程）等任務。

Navigator系列 – 超大型工件高精度三次元測量儀
  • 採用雙高架龍門結構，三軸導軌均採用優質「泰山青」花崗岩，使三軸具有相同的溫度特性和抗時效變形能力。
  • Z軸採用德國FESTO氣動平衡系統，具有自動保護裝置，提高了Z向的運動特性。
  • 先進的德國柔性同步齒型帶傳動，無間隙，高強度，確保機台運行無噪音，定位迅速準確。
  • 高精度、高氣膜剛性的自清潔式預載荷紅寶石氣浮軸承，使大跨度運動更加平穩。
  • 三軸均採用進口大功率磁碟機、電機及新型雙級帶減速器，確保傳動準確、迅速。
  • 測量系統：進口 RENISHAW 金屬光柵尺，解析度0.2mm。
  • 氣動系統、傳動及驅動系統、控制系統均採用世界著名產品。
  • 具有多種安全保護裝置，操作安全性高；選配溫度自動補償系統，全空間幾何誤差補償，雙光柵雙驅動系統，確保NCG系列量測儀以簡單的機械結構也能獲得高可靠性和高性能。
  • 性能指標：
    測量行程：2000(mm) x 3000(mm) x 1500(mm)
    系統重量：10000 kg 解析度：0.5(mm)
  • 精度指標（根據GB/T16857.2-1997等同於ISO 10360量測儀國際標準）
    長度測量的示值誤差：
    平行軸方向：6+6L/1000 [mm] L單位：mm
    空間任意方向：6+6L/1000 [mm] L單位：mm
